Naprawa spawarek ultradźwiękowych – serwis generatorów i przetworników piezoelektrycznych
Spadek amplitudy zgrzewu, błąd dopasowania częstotliwości lub całkowity brak reakcji generatora? Sprawdź, jak wygląda profesjonalna naprawa spawarek ultradźwiękowych w naszym serwisie elektroniki przemysłowej w Gliwicach.
Bartłomiej Biernat – Serwis Elektroniki z siedzibą w Gliwicach specjalizuje się w naprawie elektroniki spawarek (zgrzewarek) ultradźwiękowych stosowanych w przemyśle motoryzacyjnym, opakowaniowym i tekstylnym. To wysoko wyspecjalizowany sprzęt, dla którego trudno znaleźć serwis – dzięki doświadczeniu w elektronice przemysłowej wysokiej częstotliwości jesteśmy w stanie zdiagnozować i naprawić większość usterek generatorów i przetworników piezoelektrycznych.
Zakres naprawy spawarek ultradźwiękowych
| Parametr | Wartość |
|---|---|
| Zastosowanie | Zgrzewanie tworzyw sztucznych, tkanin, folii, elementów motoryzacyjnych i opakowań |
| Typowe częstotliwości pracy | 15 kHz, 20 kHz, 30 kHz, 35 kHz, 40 kHz |
| Diagnostyka | Pomiar impedancji przetwornika, analiza widma częstotliwości, test obwodu rezonansowego |
| Sprzęt pomiarowy | Analizator impedancji, oscyloskop wysokiej częstotliwości, mostek RLC |
| Naprawiane podzespoły | Wzmacniacze mocy MOSFET, obwody rezonansowe, elementy piezoceramiczne, panele HMI |
| Czas realizacji | 3–10 dni roboczych (zależnie od dostępności części) |
| Gwarancja | Udzielana na wykonane prace serwisowe |
Budowa spawarki ultradźwiękowej i najczęściej naprawiane podzespoły

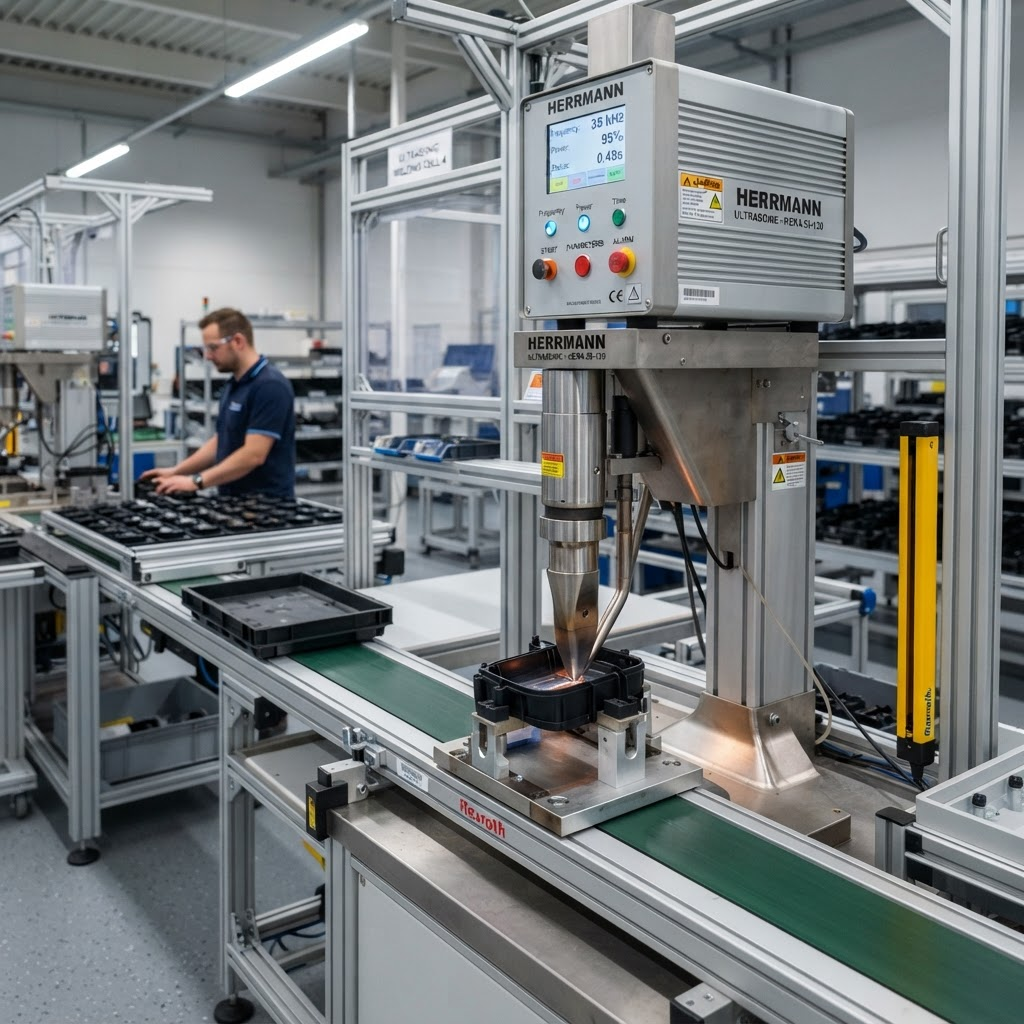

Spawarka (zgrzewarka) ultradźwiękowa składa się z generatora elektronicznego, przetwornika piezoelektrycznego (konwertera), boostera i sonotrody. Generator wytwarza sygnał wysokiej częstotliwości, który przetwornik zamienia na drgania mechaniczne przenoszone na zgrzewany materiał. Poniżej najczęściej serwisowane podzespoły:
| Podzespół | Typowe usterki |
|---|---|
| Generator (wzmacniacz mocy RF) | Uszkodzenie tranzystorów mocy MOSFET, awaria obwodu rezonansowego, przegrzanie |
| Przetwornik piezoelektryczny (konwerter) | Pęknięcie lub rozstrojenie elementów piezoceramicznych, poluzowanie połączenia śrubowego |
| Sonotroda / booster | Mikropęknięcia zmieniające częstotliwość rezonansową, zużycie powierzchni roboczej |
| Moduł sterujący / panel HMI | Awaria zasilacza panelu, uszkodzony ekran dotykowy, utrata zapisanych programów |
| Czujnik siły docisku | Dryft pomiaru, uszkodzenie przetwornika sygnału |
Typowe objawy uszkodzonego generatora ultradźwiękowego
Generator nie włącza się
Uszkodzony zasilacz wewnętrzny lub bezpiecznik wejściowy
Błąd braku dopasowania częstotliwości (Frequency Lock)
Rozstrojenie przetwornika piezoelektrycznego lub uszkodzenie obwodu rezonansowego generatora
Spadek amplitudy i słabe złącza zgrzewu
Zdegradowane elementy piezoceramiczne lub uszkodzony wzmacniacz mocy
Głośna, nietypowa praca przetwornika
Pęknięty element piezoelektryczny lub poluzowane połączenie mechaniczne
Przegrzewanie się generatora podczas pracy
Uszkodzony wentylator chłodzący lub przeciążony wzmacniacz mocy
Nierówna jakość zgrzewów w cyklu produkcyjnym
Niestabilna praca obwodu regulacji amplitudy lub zużyta sonotroda
Panel HMI nie reaguje na dotyk
Uszkodzony ekran dotykowy lub zasilacz panelu operatorskiego
Generator zgłasza przeciążenie (Overload)
Zbyt duża siła docisku, uszkodzony czujnik siły lub zwarcie w obwodzie wyjściowym
Proces naprawy generatora ultradźwiękowego – krok po kroku
- 1

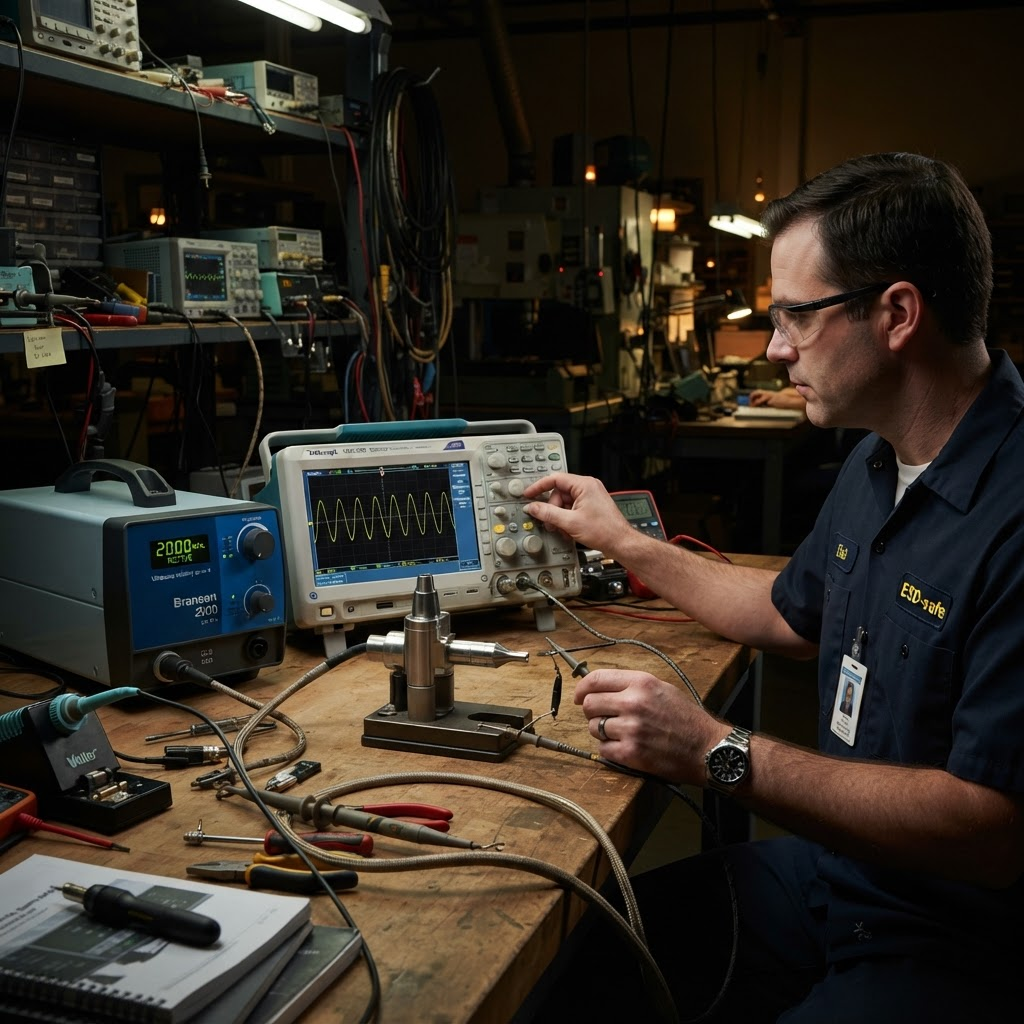

1. Diagnostyka wstępna i pomiar parametrów
Mierzymy impedancję przetwornika piezoelektrycznego oraz analizujemy widmo częstotliwości pracy generatora, aby zlokalizować źródło rozstrojenia lub awarii.
- 2
2. Inspekcja wizualna generatora i przetwornika
Otwieramy obudowę generatora i sprawdzamy stan wzmacniacza mocy, obwodu rezonansowego oraz elementów piezoceramicznych przetwornika pod kątem pęknięć i przegrzania.
- 3
3. Testy elektryczne wzmacniacza mocy
Za pomocą oscyloskopu i mostka RLC testujemy tranzystory MOSFET, transformator wyjściowy oraz obwód sprzężenia zwrotnego regulujący amplitudę.
- 4

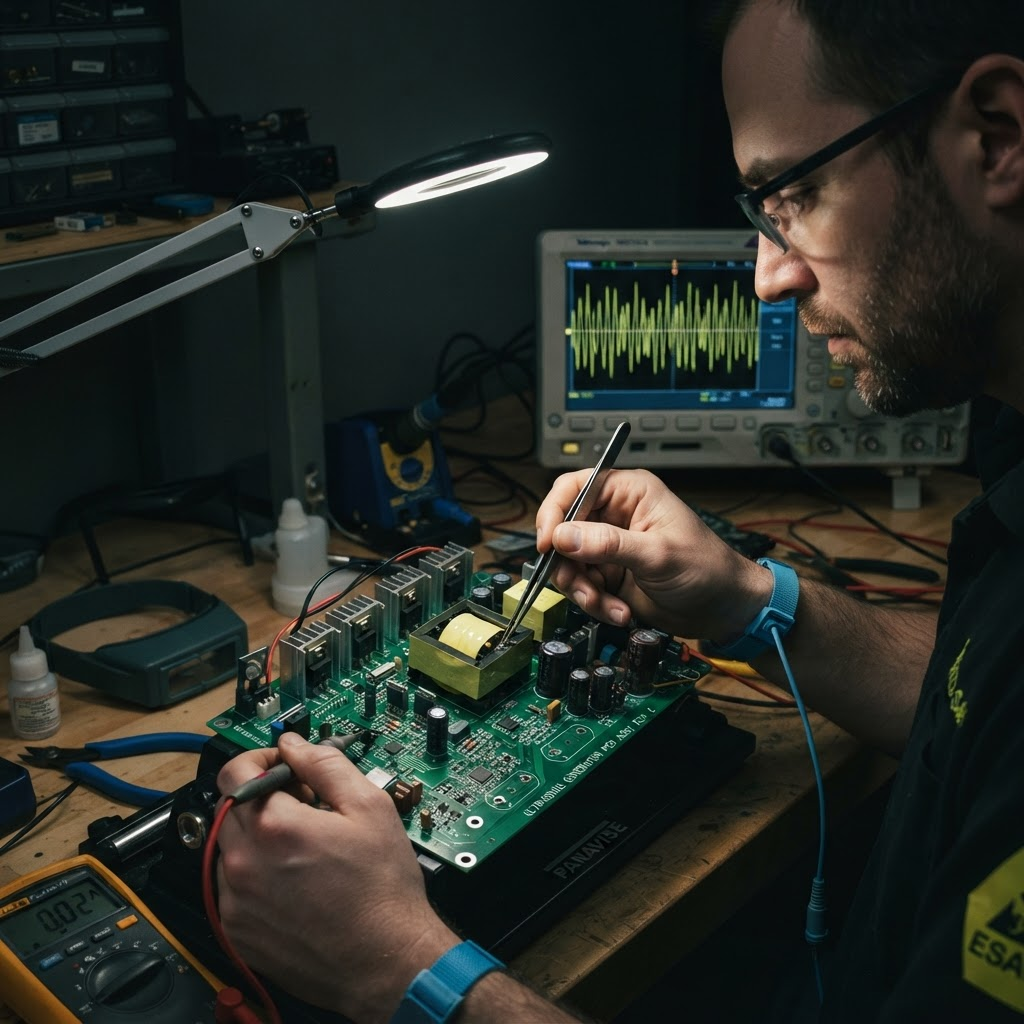

4. Wymiana uszkodzonych podzespołów
Wymieniamy uszkodzone tranzystory mocy, kondensatory obwodu rezonansowego, a w przypadku przetwornika – zdegradowane elementy piezoceramiczne.
- 5
5. Kalibracja częstotliwości rezonansowej
Po naprawie kalibrujemy generator tak, aby pracował w rezonansie z konkretnym przetwornikiem i sonotrodą (typowo 20/35/40 kHz), co jest kluczowe dla jakości zgrzewu.
- 6
6. Testy pod obciążeniem
Wykonujemy próbne cykle zgrzewania, weryfikując stabilność amplitudy, czas reakcji regulacji oraz brak przegrzewania się generatora.
- 7
7. Test końcowy i gwarancja
Naprawiony sprzęt wraca do klienta z protokołem wykonanych prac oraz gwarancją na zakres naprawy.
Naprawa vs. nowy generator – co się bardziej opłaca?
Nowy generator ultradźwiękowy lub przetwornik piezoelektryczny to znaczący wydatek, a w przypadku starszych lub importowanych maszyn – często problem z dostępnością oryginalnych podzespołów. Regeneracja u specjalisty pozwala przywrócić pełną sprawność urządzenia bez konieczności wymiany całej linii produkcyjnej.
Nowy generator (OEM)
- ✗ Wysoki koszt zakupu
- ✗ Długi czas oczekiwania (import)
- ✗ Konieczność ponownej integracji z linią
- ✗ Starsze modele bywają niedostępne
Naprawa u specjalisty
- Znacznie niższy koszt
- Szybka realizacja
- Kalibracja częstotliwości wliczona w usługę
- Gwarancja na wykonane prace
Obszar obsługi – serwis spawarek ultradźwiękowych na Śląsku
Przyjmujemy generatory i przetworniki ultradźwiękowe do naprawy bezpośrednio w warsztacie w Gliwicach oraz kurierem z całej Polski. Obsługujemy zakłady produkcyjne z obszaru Górnego Śląska:
