Naprawa sterownika silnika Kubota WG2503 w wózku widłowym STILL – Mitsubishi EG544-11000
Kompleksowy przewodnik po serwisie i regeneracji sterownika ECU Mitsubishi EG544-11000 (nr STILL: 5401 360 1000) przeznaczonego do silnika Kubota WG2503-L w wózkach widłowych STILL serii R70 i RX70.
Bartłomiej Biernat – Serwis Elektroniki z siedzibą w Gliwicach specjalizuje się w naprawie i regeneracji sterowników silników do wózków widłowych. Artykuł opisuje case study naprawy sterownika Mitsubishi EG544-11000, który trafił do warsztatu z wózka STILL z silnikiem Kubota WG2503-L. Objawy: brak startu silnika, kod błędu P0335 (czujnik wału korbowego) oraz niestabilne obroty biegu jałowego.

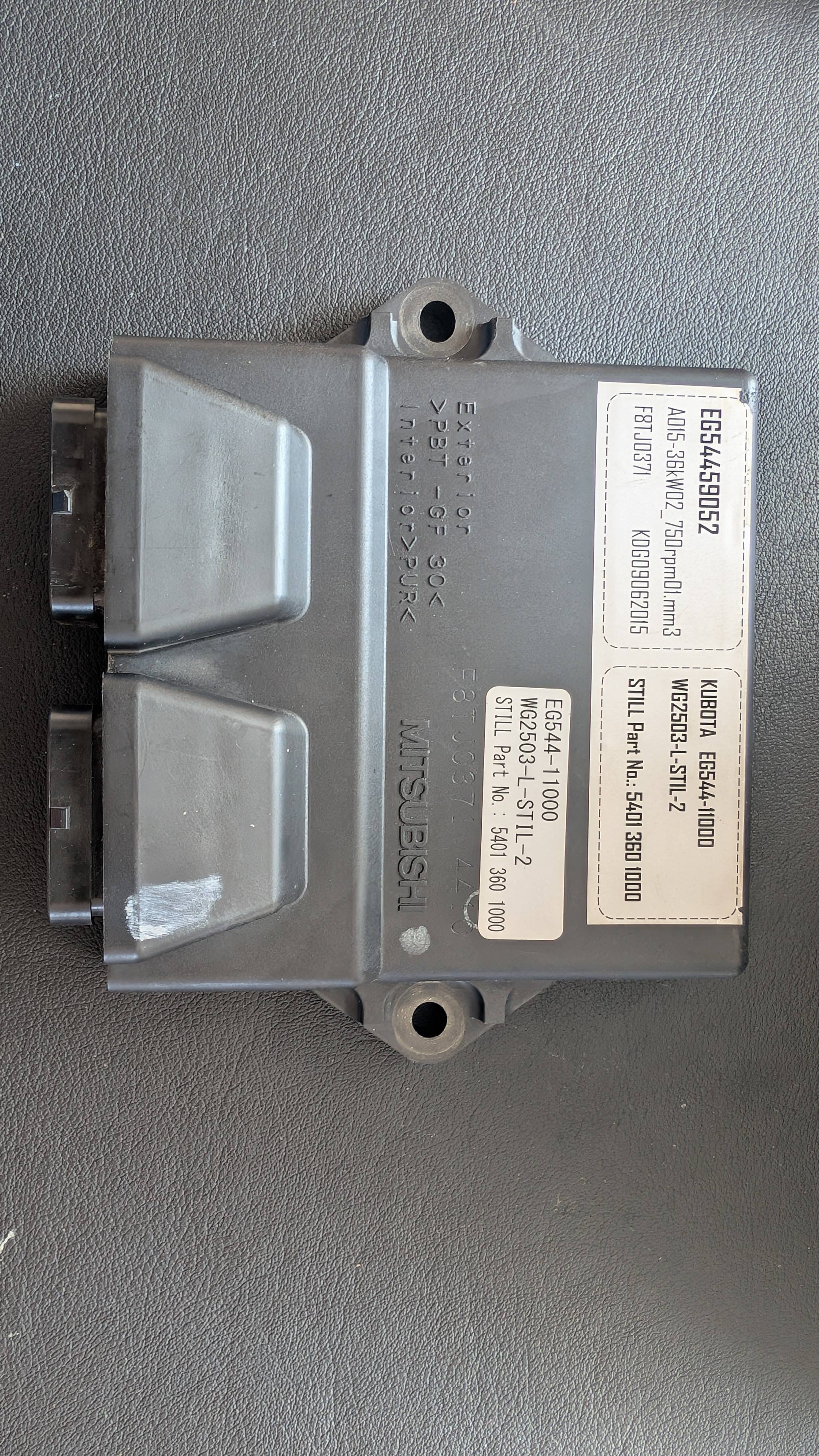

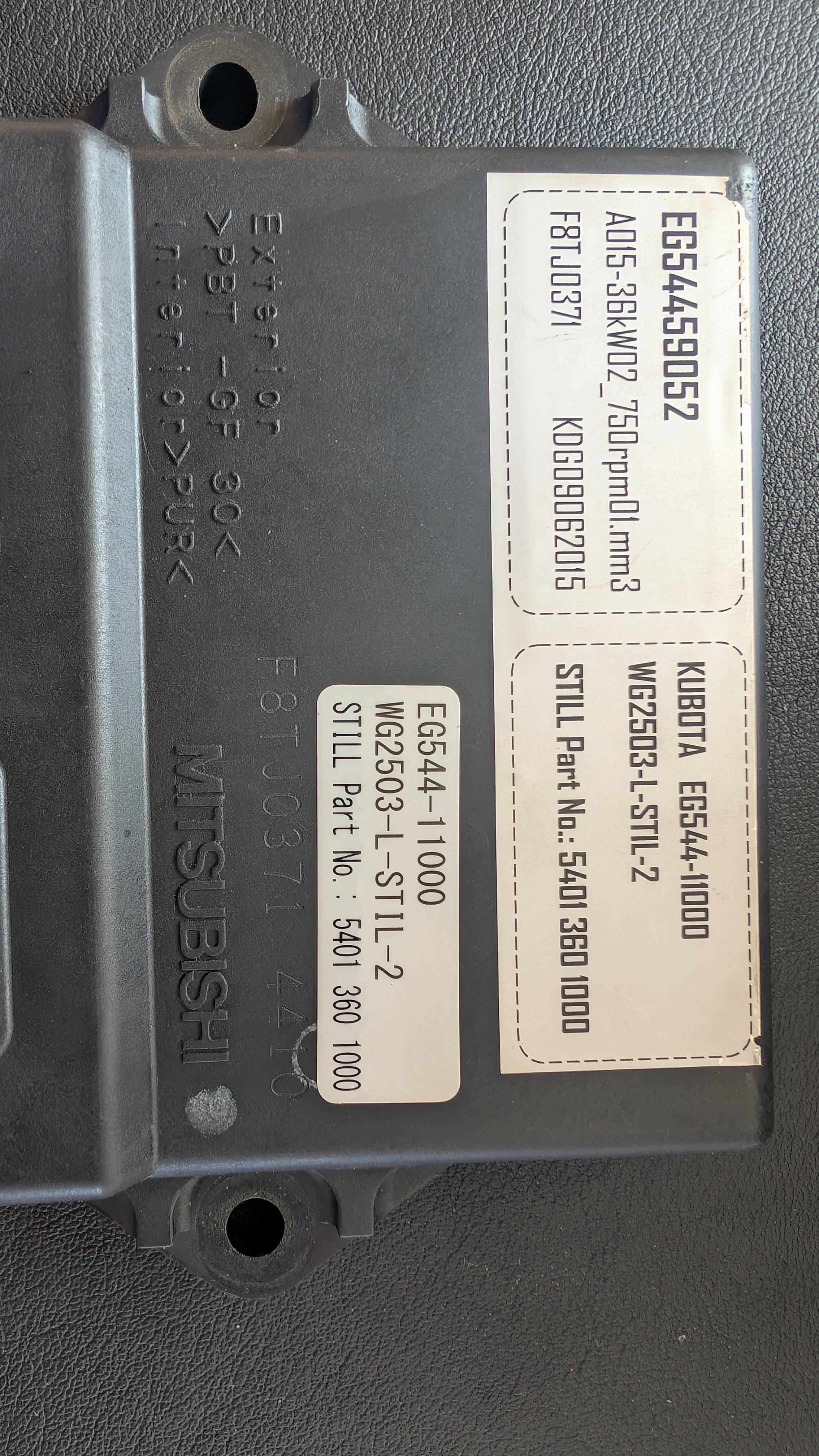

Sterownik z serwisu – zdjęcia rzeczywistego podzespołu
Dane techniczne sterownika Mitsubishi EG544-11000
| Parametr | Wartość |
|---|---|
| Producent sterownika | Mitsubishi Electric |
| Numer katalogowy ECU | EG544-11000 / EG54459052 |
| Numer STILL | 5401 360 1000 |
| Wersja aplikacyjna | WG2503-L-STIL-2 |
| Silnik docelowy | Kubota WG2503-L (benzynowy / LPG) |
| Pojemność silnika | 2 491 cm³ (4-cylindrowy, rzędowy) |
| Moc nominalna | 36 kW (ok. 49 KM) |
| Obroty biegu jałowego | 750 rpm |
| Protokół diagnostyczny | ISO 9141-2 (OBD) |
| Narzędzie diagnostyczne | Kubota Diagmaster / Judit 4 |
| Obudowa | Aluminium, uszczelniona, IP5x |
| Złącza | Wielopinowe, uszczelnione (Delphi / AMP Superseal) |
Czym jest sterownik Mitsubishi EG544-11000?
Sterownik ECU (Engine Control Unit) Mitsubishi EG544-11000 to mózg elektronicznego układu zarządzania silnikiem w wózkach widłowych STILL wyposażonych w silnik benzynowy lub LPG Kubota WG2503-L. Moduł odpowiada za:
- Sterowanie dawkowaniem paliwa (wtrysk lub gaźnik elektroniczny)
- Zarządzanie kątem wyprzedzenia zapłonu
- Regulację obrotów biegu jałowego (750 rpm)
- Odczyt sygnałów z czujników silnika (wał korbowy, temperatura, przepływ powietrza)
- Komunikację z systemem zarządzania wózkiem przez CAN/ISO 9141-2
- Rejestrację i przechowywanie kodów błędów OBD
Sterownik produkowany jest przez Mitsubishi Electric na zlecenie firmy STILL GmbH i nosi dedykowane oznaczenie aplikacyjne WG2503-L-STIL-2, co oznacza, że firmware jest zoptymalizowany pod konkretną konfigurację silnik–wózek.

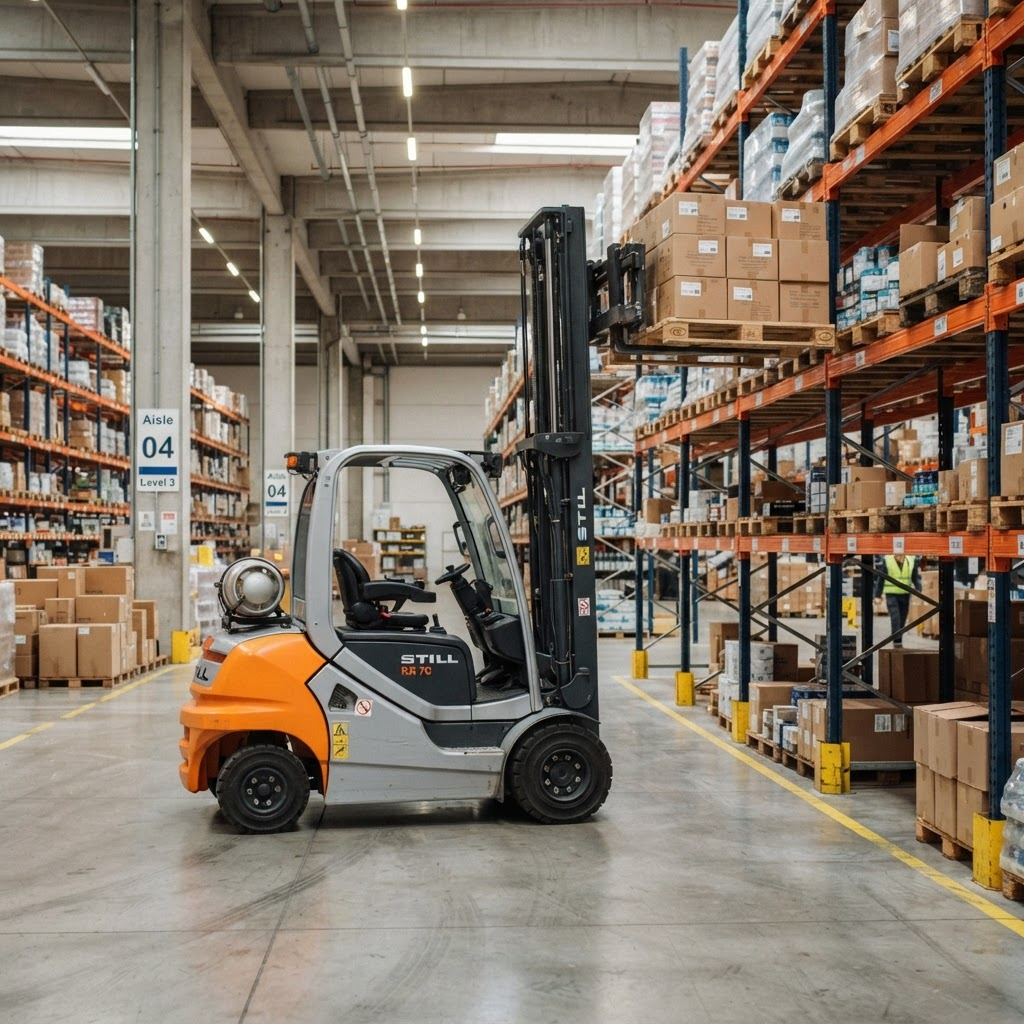

Modele wózków STILL z silnikiem Kubota WG2503-L
Silnik Kubota WG2503-L to czterocylindrowy, rzędowy silnik o pojemności 2 491 cm³, dostępny w wersjach benzynowej i LPG. W połączeniu ze sterownikiem Mitsubishi EG544-11000 był stosowany w następujących modelach wózków STILL:
| Model STILL | Udźwig | Silnik | Paliwo |
|---|---|---|---|
| STILL R70-20 | 2 000 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL R70-25 | 2 500 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL R70-30 | 3 000 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL R70-35 | 3 500 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL RX60-20 | 2 000 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL RX70-20 | 2 000 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL RX70-25 | 2 500 kg | Kubota WG2503-L | Benzyna / LPG |
| STILL RX70-30 | 3 000 kg | Kubota WG2503-L | Benzyna / LPG |
* Lata produkcji: ok. 2000–2015. Dane na podstawie dokumentacji technicznej STILL i Kubota.
Typowe objawy uszkodzonego sterownika EG544
Silnik nie startuje
ECU nie generuje impulsu zapłonowego lub nie otwiera zaworu LPG
Niestabilne biegi jałowe
Utrata kalibracji lub uszkodzony czujnik MAP / IAC
Brak mocy silnika
Błędna mapa paliwa lub uszkodzony tranzystor mocy IGN
Kod błędu P0335
Sygnał z czujnika CKP niespójny – często uszkodzony wzmacniacz w ECU
Kod błędu P0505
Układ regulacji biegu jałowego poza zakresem
MIL (Check Engine) na stałe
Awaria wewnętrzna ECU – procesor lub pamięć EEPROM
Przegrzewanie ECU
Wysychanie kondensatorów elektrolitycznych po latach eksploatacji
Wózek nie podejmuje jazdy
ECU nie wysyła sygnału gotowości do głównego sterownika wózka
Proces naprawy sterownika Kubota WG2503 – krok po kroku
- 1

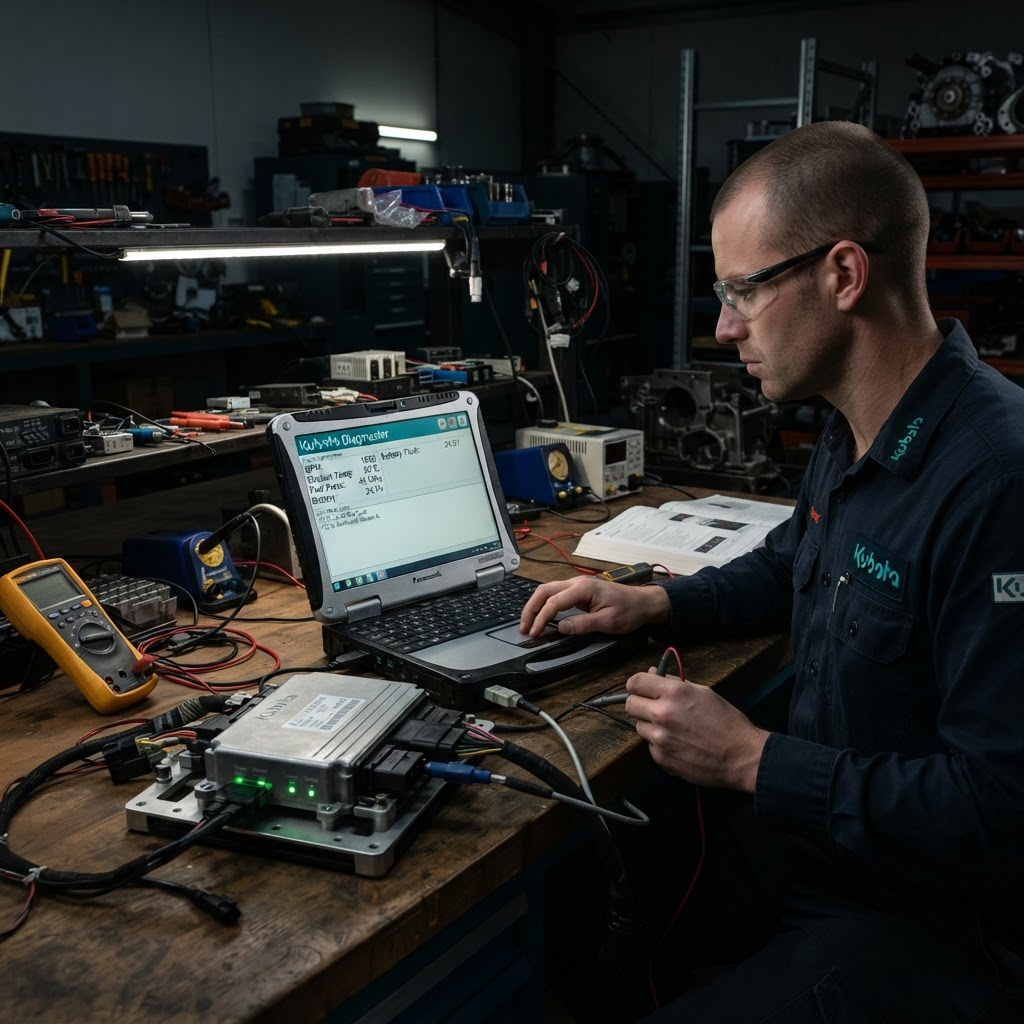

1. Diagnostyka wstępna – odczyt kodów OBD
Podłączamy laptop z oprogramowaniem Kubota Diagmaster lub Judit 4 do złącza diagnostycznego sterownika (protokół ISO 9141-2). Odczytujemy aktywne i historyczne kody błędów, analizujemy parametry live: obroty silnika, temperaturę płynu chłodzącego, sygnały czujników.
- 2

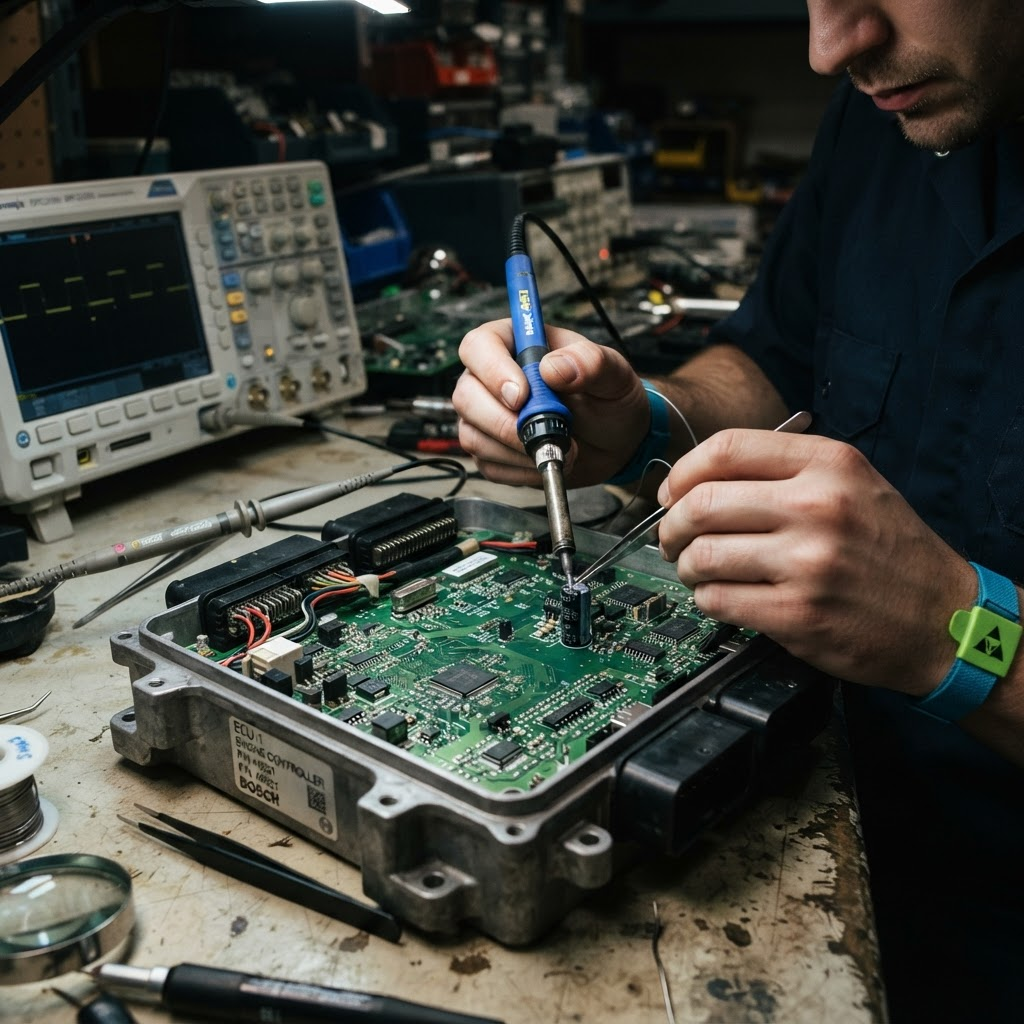

2. Demontaż i inspekcja PCB
Rozkręcamy aluminiową obudowę sterownika. Pod mikroskopem inspekcyjnym oceniamy stan kondensatorów elektrolitycznych, tranzystorów mocy (IGBT/MOSFET), układów scalonych i złączy. Sprawdzamy ślady korozji, wycieki elektrolitu i przegrzania.
- 3
3. Czyszczenie ultradźwiękowe PCB
Płytkę PCB poddajemy czyszczeniu ultradźwiękowemu w specjalistycznym preparacie. Usuwamy zanieczyszczenia, tlenki miedzi i pozostałości elektrolitu. Po czyszczeniu płytka jest suszona w piecu.
- 4
4. Wymiana podzespołów
Wymieniamy wszystkie kondensatory elektrolityczne na nowe, o podwyższonej klasie temperaturowej (105°C lub 125°C). W razie potrzeby wymieniamy tranzystory mocy, układy EEPROM, rezystory pomiarowe i złącza wielopinowe.
- 5
5. Testy elektryczne
Po regeneracji wykonujemy testy elektryczne PCB: pomiar rezystancji izolacji, sprawdzenie napięć zasilania +5V/+12V, test sygnałów wyjściowych oraz symulację sygnałów czujnikowych.
- 6
6. Kalibracja i flash firmware
W razie potrzeby (wymiana EEPROM lub całego procesora) flashujemy firmware wersji WG2503-L-STIL-2. Przeprowadzamy rekalibrację obrotów biegu jałowego (750 rpm), mapowania paliwa i kąta zapłonu za pomocą Kubota Diagmaster.
- 7
7. Test końcowy i gwarancja
Sterownik trafia na stand testowy symulujący warunki pracy silnika. Weryfikujemy poprawność wszystkich sygnałów wyjściowych. Naprawiony moduł odsyłamy do klienta z protokołem testów i gwarancją na wykonane prace.
Regeneracja vs. nowy sterownik – co się bardziej opłaca?
Nowy sterownik Mitsubishi EG544-11000 (STILL 5401 360 1000) to wydatek rzędu kilku tysięcy złotych – jeśli w ogóle jest dostępny, gdyż wiele modeli wózków z tej serii jest już poza katalogiem producenta. Regeneracja u specjalisty pozwala przywrócić pełną sprawność modułu w ułamku tej ceny.
Nowy sterownik (OEM)
- ✗ Wysoki koszt zakupu
- ✗ Długi czas oczekiwania (import)
- ✗ Konieczność programowania i kalibracji
- ✗ Część modeli wycofana z produkcji
Regeneracja u specjalisty
- Znacznie niższy koszt
- Szybka realizacja (3–7 dni roboczych)
- Kalibracja i testy wliczone w usługę
- Gwarancja na wykonane prace
